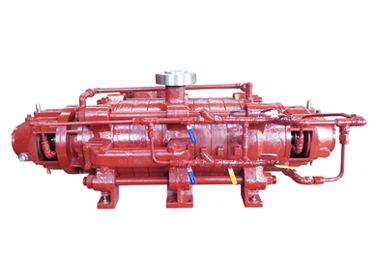

DG12-50X11(P)型自平衡锅炉给水泵

发布时间:2016-05-30 16:54:29

水泵型号:DG12-50X11(P)型自平衡多级锅炉给水泵

流量范围:Q=12m³/h

扬程范围:H=50m

进口压力:0.6MPa

介质温度:-20~150℃

密封形式:机械密封,填料密封

泵用材质:铸铁,铸钢,不锈钢

联系客服0731-83386200 / 18975130378(微信同号) / QQ:1513589723

获取报价

        DG(P)型自平衡多级锅炉给水泵是在ZD型自平衡多级泵的基础上对泵体材质构成、轴封密封方式、轴承冷却方式进行改进的一款具有输送,是我厂独立研发生产的一款新式多级泵产品,具有取代现有普通多级泵的趋势,我公司所有系列产品均通过ISO9001:2016质量体系认证。

      参数范围:

        流量:12m³/h;

        扬程:50m;

      型号说明:

        例:DG12-50X11(P);

        DG(P)-自平衡多级锅炉给水泵;

        12-泵的设计点流量为12m3/h;

        50-泵的设计点扬程为50m;

        11-泵的级数为11级;
       型号说明

      主要用途:

        1、在工业用电站内给水输送;

        2、在工业设备中的锅炉供水系统和冷凝水输送;

        3、在石油,石油化工,煤化工,化学工业介质输送;

        4、在剪切设备中的冷水输送;

        5、在除氧化皮设备中的压力水输送;

        6、在工业过程中的高压水生产;

        7、化工工艺流程;

        8、油田注水,矿山排水;

        9、卤液采输;

        10、压缩机、去氧化皮机、脱壳机等设备的水输送。

DG(P)型自平衡多级锅炉给水泵结构图
DG(P)型自平衡多级锅炉给水泵结构图

      结构说明:

        DG(P)型自平衡锅炉泵采用了ZD型自平衡多级泵的结构模型,分为固定部分、定子部分、轴承部分、轴封部分。

        固定部分

       由进水段、中段、次级进水段、出水段、导叶由拉杆螺母固定组成工作室,比普通多级泵不同的是多了一个次级进水段。

        定子部分

       由轴、叶轮、轴套、节流轴套组成,叶轮装在轴上,轴通过转动带动叶轮的旋转带动液体转动,轴套、节流轴套用于保护轴运转不受磨损。与普通多级泵的区别是转子部分没有平衡装置,因为自平衡多级泵采用正反叶轮堆成布置,具有自动平衡轴向力的功能,所以不需要平衡装置,这点是采用平衡装置的普通多级泵无法比拟的优势。

        轴承部分

       由轴承体和轴承组成,轴承用于支撑轴,保证轴的稳定正常运转。

        轴封部分

       一般分为机械密封和填料密封,针对自平衡多级泵而言,采用机械密封由自身优势,因为DG(P)型自平衡锅炉给水泵在运行时没有轴向窜动,对机械密封的动静环的间隙没有影响,但DG(P)型自平衡锅炉给水泵,因为抽送矿井污水含固体颗粒容易对机械密封产生损坏,所以一般只用于填料密封,从实用性和经济性来讲都是不错的选择。

     型号参数范围:

DG(P)12-50X11型自平衡锅炉给水泵型号参数


     使用注意事项:

DG(P)12-50X11型自平衡锅炉给水泵使用注意事项


      常见故障处理:

DG(P)12-50X11型自平衡锅炉给水泵常见故障处理


     装配与拆卸:

DG(P)12-50X11型自平衡锅炉给水泵装配与拆卸
