DG12-50X7型锅炉给水泵

发布时间:2016-01-14 15:34:30

水泵型号:DG12-50X7型锅炉给水泵

流量范围:6.3-300m3/h;

扬程范围:13-650m;

进口压力:0.59MPa

温度范围:≤105℃;

密封形式:机械密封,填料密封

泵用材质:铸铁,铸钢,不锈钢

联系客服0731-83386200 / 18975130378(微信同号) / QQ:1513589723

获取报价

        具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点,供输送清水或物理化学性质类似于水的其它液体,也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

DG12-50X7型锅炉给水泵

      参数范围:

        流量范围:6.3-300m3/h;

        扬程范围:13-650m;

        进口压力:0.59MPa

        温度范围:105℃;

        密封形式:机械密封,填料密封;

        泵用材质:铸铁,铸钢,不锈钢;

      型号说明:

        DG12-50X7;

        DG-单吸多级锅炉给水泵;

        12-流量(m3/h);

        50-泵单级扬程(m);

        7-泵的级数为7级;
        DG12-50X7型锅炉给水泵型号意义

     结构型式:

       DG型锅炉泵的吸入口、吐出口均垂直向上,转子轴向力由平衡盘来平衡。轴封可为填料密封,也可为机械密封。转子的支承,仅DG85-80、DG85-67、DG155-67采用滑动轴承,稀油润滑,其它泵均采用滚动轴承。

      旋转方向:

        从电机端看,泵为顺时针方向旋转。

      主要零件材质:

        泵的过流部件除DG85-80、200DG43材质为铸钢外,其余泵材质均为铸铁。

      成套范围:

        成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

      适用范围:

        DG型锅炉泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。

DG12-50X7型锅炉给水泵结构图
DG12-50X7型锅炉给水泵结构图

      结构特点:

        DG锅炉给水泵是单壳体、单吸、多级臣式节段式离心泵结构,泵的进口水平,出口垂直向上具体结构如下:

        1、定子部分

        DG型锅炉泵主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上

        2、转子部件

        DG型锅炉泵主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧,固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接,为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫,泵检修时应更换此件。

        3、平衡机构

        采用能完全且自动平衡轴向力的平衡盘水力平衡装置,该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

             性能曲线图

     DG12-50X7型卧式多级锅炉给水泵性能曲线图

                参数范围:

DG12-50X7型卧式多级锅炉给水泵参数范围

        操作注意事项:

DG12-50X10型卧式锅炉给水泵操作注意事项

        常见问题及解决办法:

DG12-50X7型卧式多级锅炉给水泵常见问题原因及解决办法

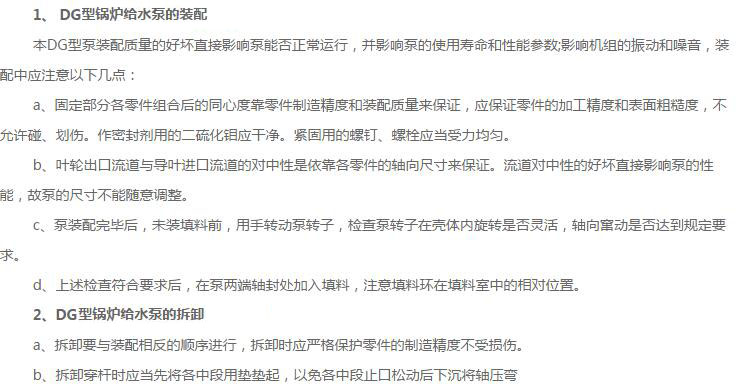

       水泵的装配和拆卸:

DG型锅炉给水泵的装配和拆卸

       水泵外形尺寸安装图纸:

DG12-50X7型锅炉给水泵本身底座外形安装图
DG12-50X7型锅炉给水泵外形安装图(本身底座)
DG型锅炉给水泵公用底座外形安装图
DG12-50X7型锅炉给水泵外形安装图(公用底座)
