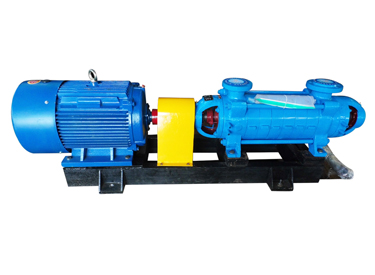

DG25-30X7型锅炉给水泵

发布时间:2016-01-31 15:08:43

水泵型号:DG25-30X7型锅炉给水泵

流量范围:15-30m3/h

扬程范围:55-340m

进口压力:0.6MPa

介质温度:0℃~150℃

密封形式:机械密封,填料密封

泵用材质:铸铁,铸钢,不锈钢

联系客服0731-83386200 / 18975130378(微信同号) / QQ:1513589723

获取报价

        DG型锅炉给水泵系节段式多级离心泵, DG型锅炉给水泵采用了高效节能水力模型,具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质(或过流部件的材质)、密封形式和增加冷却系统,可输送热水、油类、腐蚀性和含磨料的介质等,供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体, 用于锅炉给水或输送热水或类似热水的介质,泵的进口允许压力均不超过0.6MPa。

DG25-30X7型锅炉给水泵

      参数范围:

        流量:15-30m3/h;

        扬程:55-340m;

      型号说明

        例:DG25-30X7;

        25 ~泵设计点流量 为25m3/h;

        30 ~ 泵单级设计点扬程为30m;

        7 ~ 泵的级数为7级;
        DG25-30X7型锅炉给水泵型号意义

      结构型式:

       DG型锅炉泵的吸入口、吐出口均垂直向上,转子轴向力由平衡盘来平衡,轴封可为填料密封,也可为机械密封。转子的支承,仅DG85-80、DG85-67、DG155-67采用滑动轴承,稀油润滑,其它泵均采用滚动轴承。

     旋转方向:

        从电机端看,泵为顺时针方向旋转。

     主要零件材质:

        泵的过流部件除DG85-80、200DG43材质为铸钢外,其余泵材质均为铸铁。

     成套范围:

       成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

     产品用途:

       DG型锅炉泵供输送不含固体颗粒,温度低于80℃的清水或物理化学性质类似于清水的液体,适合于矿山、工厂和城市给排水工程之用。

DG25-30X7型锅炉给水泵结构图
DG型锅炉给水泵结构图

      结构说明:

        DG型锅炉给水泵主要由固定部分、转子部分、轴承和轴封四大部分组成;

        1、固定部分:

       主要由吸入段、中段、吐出段和导叶等组成,用穿杠将各段拉紧,构成工作室。吸入口为水平方向,出口垂直向上;根据需要也可生产出入口垂直向上方向。

        2、转子部分:

       主要由轴、叶轮、平衡盘、和轴套等组成。轴将动力传递给叶轮使其工作;平衡盘用来平衡轴向力;轴上装有可更换的轴套以保护轴。

        3、轴承部分:

       主要由轴承体、轴承和轴承压盖等组成,采用滚动轴承、干油润滑。

        4、轴封:

       一般采用机械密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通入有一定压力的水,起水封、水冷和水润滑作用。泵内水封水一般来自泵内的压力水或外部供水。

        5、传动:

       泵通过联轴器由原动力直接驱动。从原动机端看泵,泵为顺时针方向旋转。

      选型说明:

        1、泵的性能参见泵的性能表,表中所列参数为一个大气压下常温清水的试验性能,输送油类等粘度大的介质时,需进行性能换算。

        2、订货时需注明泵的型号、参数 ,以及输送介质的密度、温度、粘度、腐蚀性等。

        3、如实际要求参数与性能表不符,本公司可根据要求设计制造。

      性能曲线及性能参数表

DG25-30X7型锅炉给水泵性能曲线图

        型号参数表:

DG25-30X7型锅炉给水泵型号参数表

     使用注意事项:

DG25-30X7型锅炉给水泵使用注意事项

     可能出现的故障及解决方案:

DG25-30X7型锅炉给水泵常见故障及解决方案

     装配与拆卸:

DG25-30X7型锅炉给水泵的装配与拆卸
