DG6-50X3型锅炉给水泵

发布时间:2016-02-18 15:25:43

水泵型号:DG6-50X3型锅炉给水泵
流量范围:3.75-7.5m³/h
扬程范围:96-624m
进口压力:0.6MPa
介质温度:0℃~150℃
密封形式:机械密封,填料密封
泵用材质:铸铁,铸钢,不锈钢

联系客服0731-83386200 / 18975130378(微信同号) / QQ:1513589723

获取报价

      DG6-50X3型锅炉给水泵概述:

        DG6-50X3型锅炉给水泵系节段式多级离心泵,采用高效节能水力模型,具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质(或过流部件的材质)、密封形式和增加冷却系统,可输送热水、油类、腐蚀性和含磨料的介质等,供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体, 用于锅炉给水或输送热水或类似热水的介质,泵的进口允许压力均不超过0.6MPa。

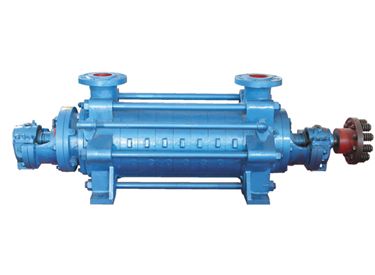

DG6-50X3型锅炉给水泵

      DG6-50X3型锅炉给水泵参数范围:

        流量:3.75-7.5m³/h
        扬程:96-624m

      DG6-50X3型锅炉给水泵型号说明

        例:DG6-50X3
        6 -- 泵设计点流量 为6m³/h
        50 -- 泵单级设计点扬程 为50m
        3 -- 泵的级数为3级
        DG6-50X3型锅炉给水泵型号意义

      DG6-50X3型锅炉给水泵结构型式:

        DG型锅炉给水泵的吸入口、吐出口均垂直向上,转子轴向力由平衡盘来平衡。轴封可为填料密封,也可为机械密封。转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承,稀油润滑,其它泵均采用滚动轴承。

      DG6-50X3型锅炉给水泵旋转方向:

        从电机端看,泵为顺时针方向旋转。

      DG6-50X3型锅炉给水泵主要零件材质:

        泵的过流部件除DG85-80、200DG43材质为铸钢外,其余泵材质均为铸铁。

      DG6-50X3型锅炉给水泵成套范围:

        成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
DG6-50X3型锅炉给水泵结构图
DG6-50X3型锅炉给水泵结构图

      DG6-50X3型锅炉给水泵结构说明:

        DG型锅炉给水泵主要由固定部分、转子部分、轴承和轴封四大部分组成;

        1、固定部分:

       主要由吸入段、中段、吐出段和导叶等组成,用穿杠将各段拉紧,构成工作室。吸入口为水平方向,出口垂直向上;根据需要也可生产出入口垂直向上方向。

        2、转子部分:

       主要由轴、叶轮、平衡盘、和轴套等组成。轴将动力传递给叶轮使其工作;平衡盘用来平衡轴向力;轴上装有可更换的轴套以保护轴。

        3、轴承部分:

       主要由轴承体、轴承和轴承压盖等组成,采用滚动轴承、干油润滑。

        4、轴封:

       一般采用机械密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通入有一定压力的水,起水封、水冷和水润滑作用。泵内水封水一般来自泵内的压力水或外部供水。

        5、传动:

       泵通过联轴器由原动力直接驱动。从原动机端看泵,泵为顺时针方向旋转。

       DG6-50X3型锅炉给水泵性能曲线及性能参数表:

DG6-50X3型锅炉给水泵性能曲线及性能参数表

       DG6-50X3型锅炉给水泵性能参数表:

DG6-50X3型锅炉给水泵性能参数表

      DG6-50X3型卧式多级锅炉给水泵的起动操作注意事项:

DG6-50X3型多级锅炉给水泵操作注意事项

      DG6-50x3型锅炉给水泵可能出现的故障及解决方案:

DG6-50x3型锅炉给水泵常见故障及解决方案

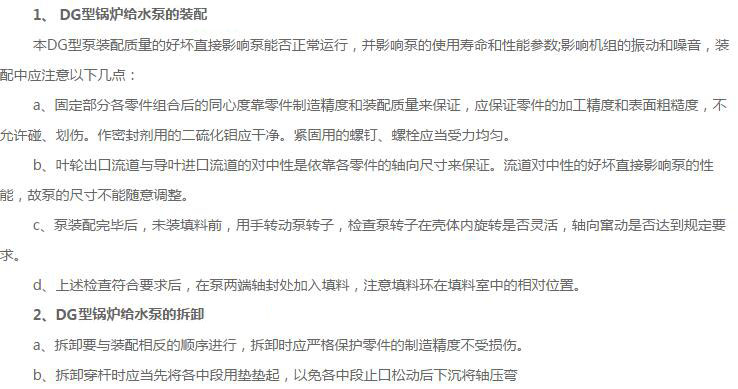

       DG6-50X3型锅炉给水泵的装配和拆卸

 DG6-50X3型锅炉给水泵的装配和拆卸

DG6-50X3型锅炉给水泵本身底座外形安装图"
DG6-50X3型锅炉给水泵外形安装图(本身底座)
DG6-50X3型锅炉给水泵公用底座外形安装图
DG6-50X3型锅炉给水泵外形安装图(公用底座)

       DG6-50X3型锅炉给水泵外形安装尺寸表:

级数 L L1 L2 L3 L4 L5 L6 L7 L8 C B1 B2 B3 H H1 H2 h n -Φd
2 1047 855 575 145 240 130 275   2 350 350 170 230 170 145 30 4-Φ25
3 1192 965 650 190 180 55 370 370 183
4 1242 230 120
5 1292 280 130
6 1478 1225 820 230 330 120 355 425 240 225
7 1528 380 180
8 1578 1425 915 290 430 180 410 480 35
9 1628 480 170
10 1723 530
11 1773 1515 970 375 580   370 470 40
12 1823 630 310
