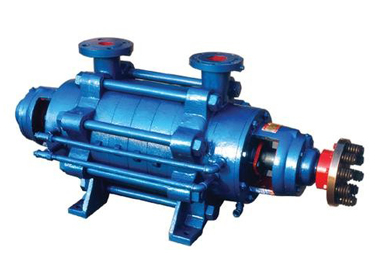

4GC-8X3型锅炉给水泵
产品类型:GC型锅炉给水泵
关注热度:
发布时间: 2020-06-04 11:24
水泵型号:4GC-8X3型锅炉给水泵
流量范围:Q=30m3/h
扬程范围:129m
进口压力:2.6MPa
介质温度:-20~100℃
密封形式:机械密封,填料密封
泵用材质:铸铁,铸钢,不锈钢
4GC-8X3型锅炉给水泵概述:
GC型泵系卧式、单吸多级、分段式锅炉给水泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点,供输送清水或物理化学性质类似于水的其它液体之用。

4GC-8X3型锅炉给水泵适用范围:
适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
4GC-8X3型锅炉给水泵型号意义:
例:4GC-8X3;
4–吸入口直径(吋);
GC–分段式锅炉给水泵;
8–缩小为1/10泵的比转数 ;
3–叶轮级数。


4GC-8X3型锅炉给水泵技术参数:
流量:30m3/h;
扬程:129m;
功率:3-75KW;
转速:2950r/min;
口径:φ40-φ100;
温度范围:≤110℃;
工作压力:≤2.7Mpa;
4GC-8X3型锅炉给水泵产品特点:
1、水力模型先进,效率高,性能范围广;
2、泵运行平稳,噪音低;
3、轴封采用软填料密封,安全可靠、结构简单,维修方便快捷。

4GC-8X3型锅炉给水泵结构图
4GC-8X3型锅炉给水泵结构说明
1、泵的进出口方向均垂直向上,为根据所需扬程选用不同级数。
2、泵的定子部分由进水段、中段、出水段、尾盖和轴承体等零件组成。
3、泵的转子部分由轴、叶轮、轴套和平衡盘等零件组成,两端支撑在滚珠轴承上。
4、泵的进水段、中段、出水段静止结合面采用纸垫通过紧螺栓的拉紧来达到密封,为防止水进入轴承、在轴套间装有“O”形密封圈,泵体两端轴封采用机械密封。
5、泵两端轴承体有环形冷却室,当被输送液体大于 80 ℃时,应通入冷水,对轴承进行冷却。
6、轴承内的钙基黄油润滑脂可通过油杯注入。
7、从进水段方向看,泵为顺时针转动。
4GC-8X3型锅炉给水泵性能参数:
型号 |
流量 (mз/h) |
扬程 (m) |
转速 (r/min) |
效率 (%) |
功率(KW) | |
轴功率 | 电机功率 | |||||
1.5GC-5×2 | 6 | 46 | 2950 | 38 | 2 | 3 |
1.5GC-5×3 | 6 | 69 | 2950 | 38 | 3 | 4 |
1.5GC-5×4 | 6 | 92 | 2950 | 38 | 4 | 5.5 |
1.5GC-5×5 | 6 | 115 | 2950 | 38 | 5 | 7.5 |
1.5GC-5×6 | 6 | 138 | 2950 | 38 | 6 | 7.5 |
1.5GC-5×7 | 6 | 161 | 2950 | 38 | 7 | 7.5 |
1.5GC-5×8 | 6 | 184 | 2950 | 38 | 8 | 11 |
1.5GC-5×9 | 6 | 207 | 2950 | 38 | 9 | 11 |
2GC-5×2 | 10 | 64 | 2950 | 39.6 | 4.4 | 7.5 |
2GC-5×3 | 10 | 96 | 2950 | 39.6 | 6.6 | 11.0 |
2GC-5×4 | 10 | 128 | 2950 | 39.6 | 8.8 | 15.0 |
2GC-5×5 | 10 | 160 | 2950 | 39.6 | 11.0 | 15.0 |
2GC-5×6 | 10 | 192 | 2950 | 39.6 | 13.2 | 18.5 |
2GC-5×7 | 10 | 224 | 2950 | 39.6 | 15.4 | 22.0 |
2GC-5×8 | 10 | 256 | 2950 | 39.6 | 17.6 | 30.0 |
2GC-5×9 | 10 | 288 | 2950 | 39.6 | 19.8 | 30.0 |
2.5GC-6×2 | 15 | 62 | 2950 | 43.7 | 5.8 | 11.0 |
20 | 54 | 2950 | 47.4 | 6.2 | 11.0 | |
2.5GC-6×3 | 15 | 93 | 2950 | 43.7 | 8.7 | 15.0 |
20 | 81 | 2950 | 47.4 | 9.3 | 15.0 | |
2.5GC-6×4 | 15 | 124 | 2950 | 43.7 | 11.6 | 22.0 |
20 | 108 | 2950 | 47.4 | 12.4 | 22.0 | |
2.5GC-6×5 | 15 | 155 | 2950 | 43.7 | 14.5 | 22.0 |
20 | 135 | 2950 | 47.4 | 15.5 | 22.0 | |
2.5GC-6×6 | 15 | 186 | 2950 | 43.7 | 17.4 | 30.0 |
20 | 162 | 2950 | 47.4 | 18.6 | 30.0 | |
2.5GC-6×7 | 15 | 217 | 2950 | 43.7 | 20.2 | 30.0 |
20 | 189 | 2950 | 47.4 | 21.7 | 30.0 | |
2.5GC-6×8 | 15 | 248 | 2950 | 43.7 | 23.2 | 37.0 |
20 | 216 | 2950 | 47.4 | 24.8 | 37.0 | |
2.5GC-6×9 | 15 | 279 | 2950 | 43.7 | 26.1 | 22 |
20 | 243 | 2950 | 47.4 | 27.9 | 22 | |
4GC-8×2 | 30 | 86 | 2950 | 51 | 13.8 | 30 |
45 | 82 | 2950 | 60 | 16.8 | 30 | |
55 | 76 | 2950 | 62.5 | 18.1 | 30 | |
4GC-8×3 | 30 | 129 | 2950 | 51 | 20.7 | 37 |
45 | 123 | 2950 | 60 | 25.2 | 37 | |
55 | 114 | 2950 | 62.5 | 27.2 | 37 | |
4GC-8×4 | 30 | 172 | 2950 | 51 | 27.6 | 55 |
45 | 164 | 2950 | 60 | 27.6 | 55 | |
55 | 152 | 2950 | 62.5 | 36.2 | 55 | |
4GC-8×5 | 30 | 215 | 2950 | 51 | 34.5 | 55 |
45 | 205 | 2950 | 60 | 42.0 | 55 | |
55 | 190 | 2950 | 62.5 | 45.3 | 55 | |
4GC-8×6 | 30 | 258 | 2950 | 51 | 41.4 | 75 |
45 | 246 | 2950 | 60 | 50.4 | 75 | |
55 | 228 | 2950 | 62.5 | 54.1 | 75 | |
4GC-8×7 | 30 | 301 | 2950 | 51 | 48.2 | 75 |
45 | 287 | 2950 | 60 | 58.8 | 75 | |
55 | 266 | 2950 | 62.5 | 63.4 | 75 | |
4GC-8×8 | 30 | 344 | 2950 | 51 | 55.0 | 100 |
45 | 328 | 2950 | 60 | 67.0 | 100 | |
55 | 304 | 2950 | 62.5 | 73.0 | 100 | |
4GC-8×9 | 30 | 387 | 2950 | 51 | 62.0 | 100 |
45 | 369 | 2950 | 60 | 75.5 | 100 | |
55 | 342 | 2950 | 62.5 | 82.0 | 100 | |
4GC-8×10 | 30 | 430 | 2950 | 51 | 69.0 | - |
45 | 410 | 2950 | 60 | 84.0 | - | |
55 | 380 | 2950 | 62.5 | 91.0 | - |
