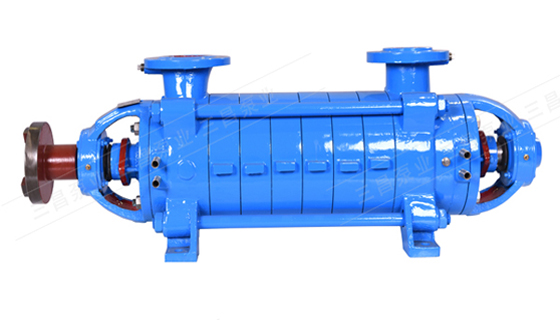

dg型锅炉热水循环泵的优化设计及降噪方案研究

 dg型锅炉热水循环泵是工业锅炉系统中的关键设备，负责驱动高温高压热水在锅炉和换热网络间循环，其性能直接关系到整个系统的能耗、稳定性和工作环境，接下来湖南三昌泵业讲解dg型锅炉热水循环泵的优化设计及降噪方案研究。

      一、优化设计方向

 优化设计旨在从根源上提升性能、减少激振力，是实现降噪的基础。

       1、水力性能优化

 叶轮高效化设计：采用CFD（计算流体动力学）仿真分析，对现有叶片的型线、进口角、出口角、包角等参数进行优化。目标是减少流动分离、涡流和二次流，提高水力效率。

 应用三元流理论设计扭曲叶片，使之更符合流体在流道内的实际流动轨迹，显著降低水力损失。

 压水室与导叶匹配优化：优化导叶和涡壳的扩散角与型线，确保叶轮出口水流能平稳、高效地导入下一级或出口管路，减少冲击损失和压力脉动。

 增加高效工况区：优化设计不仅针对额定点，还拓宽高效区范围，使泵在部分负荷运行也能保持较高效率。

       2、结构动力学优化

 转子动力学分析与改进：对泵轴进行临界转速分析，确保工作转速远离其一阶和二阶临界转速，避免共振。

 增加轴径、优化轴承跨距、采用高强度材料，提高转子刚性。

 轴承与密封系统升级：选用重载型、高精度滚动轴承或滑动轴承，保证在高温工况下的长期稳定性和承载能力。

 采用波纹管机械密封等先进密封形式，替代填料密封，减少摩擦和泄漏，同时降低由密封引起的振动。

       3、耐磨蚀设计

 针对热水可能存在的轻微汽蚀和腐蚀，在叶轮、口环等过流部件采用不锈钢或双相钢材料，并在表面进行硬化处理（如渗氮、喷涂碳化钨），延长寿命，保持长期运行下的水力性能稳定。

      二、噪声源分析与降噪方案

 泵的噪声主要包括流体噪声、结构噪声和电磁噪声，其中流体和结构噪声为主导。

       1、噪声源分析

 流体噪声（主要来源）：

 涡流噪声：流体在叶片表面分离产生涡流脱落引起的中高频噪声。

 冲击噪声：叶轮叶片与导叶/泵壳之间的动静干涉产生的周期性压力脉动，是离散噪声的主要来源。

 汽蚀噪声：当dg型锅炉热水循环泵入口压力不足时，会发生汽蚀，产生剧烈的宽带高频爆破声。

 机械噪声：

 转子不平衡：制造误差或磨损导致的质量不平衡是低频振动和噪声的主要原因。

 轴承噪声：轴承制造精度不足、润滑不良或损坏产生的噪声。

 摩擦噪声：密封件与轴、转子与定子可能发生的摩擦。

 结构噪声：上述振源通过泵体、底座传递到基础和管道，辐射成为空气噪声。

       2、主动降噪方案（从源头控制）

 低噪声水力设计（根本）：增加叶轮与导叶的叶片数，并使其互为质数，分散压力脉动能量，降低单频峰值噪声。

 采用非对称叶片布置或倾斜叶片，错开动静干涉的相位，有效降低“叶片通过频率”处的噪声峰值。

 提高制造与装配精度：G2.5级或更高精度的转子动平衡，极大减少机械激振力。

 保证轴承装配精度和良好的润滑（采用高温高速润滑脂或润滑油系统）。

 严格控制叶轮口环、轴承档等关键部位的配合间隙。

 避免汽蚀：确保泵入口有足够的有效汽蚀余量，远大于泵必需的汽蚀余量。合理设计前置水箱高度和吸入管路。

       3、被动降噪方案（在传播路径上控制）

 隔振处理：为泵机组设计高质量混凝土惯性基础，增加质量，降低系统固有频率。

 在泵底座与基础之间安装橡胶隔振器或弹簧隔振器，阻断结构声的传递。

 管路柔性连接：在dg型锅炉热水循环泵的进口和出口管道上安装橡胶软接头或金属波纹补偿器，防止泵振动传递到管道系统。

 声学包裹/隔声罩：局部隔声罩：为泵体制作可拆卸的隔声罩，内衬吸声材料，外板为隔声钢板。

 全室隔声：若条件允许，将泵房整体进行吸声/隔声处理，如墙面安装吸声体，门窗采用隔声门窗。这是最有效但成本较高的方法。

 综上所述，以上就是湖南三昌泵业给各位用户介绍的dg型锅炉热水循环泵的优化设计及降噪方案研究的相关内容，希望经过此文章的阅读之后对您有所帮助，持 续关注我们网站，为大家更新水泵行业资讯。
