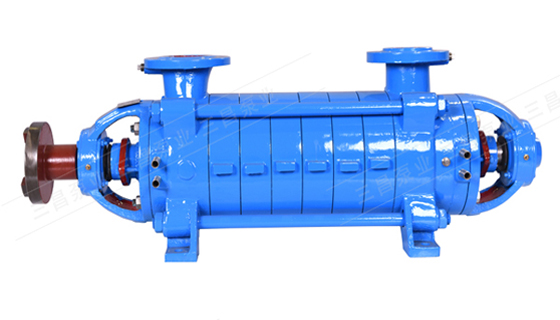

高温高压工况下,如何正确选型DG锅炉给水泵材质与密封方案?

 在高温高压工况下，选型DG型多级离心泵的材质与密封方案需要遵循以下核心原则，不使用表格，分项说明如下，接下来湖南三昌泵业讲解高温高压工况下，如何正确选型DG锅炉给水泵材质与密封方案。

     一、材质选型要点

 高温高压下，材料必须同时具备高温强度、抗热冲击性、抗汽蚀能力以及耐腐蚀/冲蚀性能。

       1、泵体、中段、进出水段

 常规高温工况（≤200°C）：常用铸造碳钢（如ZG230-450、WCB），成本适中，强度足够。

 更高温度或含轻微腐蚀介质：选用合金钢（如ZG20CrMo、ZG35CrMo），抗蠕变、抗氧化性能更好。

 极度高压/温差大：考虑铬钼钢（如12Cr2Mo1），热膨胀系数匹配性佳。

 注意：普通灰铸铁（HT250）在高温高压下严禁使用，因其高温强度急剧下降且易热裂。

       2、叶轮、导叶、级间衬套

 闭式叶轮：优先采用耐磨不锈钢（如ZG1Cr13Ni、2Cr13），可热处理提高硬度，抗冲蚀和汽蚀。

 高含氧或要求更高耐蚀性：升级至0Cr18Ni9（304）或0Cr17Ni12Mo2（316L），尤其当给水pH异常时。

 导叶与级间衬套：同样采用马氏体不锈钢，表面可进行氮化处理以增强抗咬合能力。

       3、轴

 关键承载件：必须使用铬钼合金钢（如40Cr、42CrMo），调质处理。高温下屈服强度需留足安全裕度。

 轴套配合区域需堆焊硬质合金或镶装陶瓷涂层防止磨损。

       4、平衡盘、平衡套

 承受巨大轴向力，应采用耐磨硬质不锈钢（如2Cr13、3Cr13），配合面需精密研磨，表面硬度≥HRC45。

       5、密封环（口环）

 间隙控制件：与叶轮材质配对，避免咬死。常用2Cr13对2Cr13，或2Cr13对铜合金（如ZCuSn10P1），后者抗咬合性更好。

       二、密封方案选型

 高温高压给水易汽化、泄露风险大，密封须绝对可靠。

       1、轴端密封——优先选用机械密封

 标准配置：集装式带冲洗的平衡型机械密封。密封面材质采用硬对硬配对，如碳化硅（SiC）对碳化钨（WC），或碳化硅对碳化硅（须注意热裂风险）。

 辅助密封圈：不能用丁腈橡胶或氟橡胶。必须用全氟醚橡胶（FFKM/ Kalrez） 或柔性石墨（膨胀石墨）带不锈钢骨架。

 冲洗方案：按API 682标准，常见选用PLAN 21（冷却后冲洗）或PLAN 23（带换热器的自循环），确保密封腔温度低于汽化温度。对于极高温水，PLAN 32（注入冷却水）更安全。

       2、若特殊情况选用填料密封

 仅用于低压段或临时工况。填料材质采用柔性石墨+因科镍合金丝增强，配合水冷式填料函。

 需连续冷却泄漏水，否则高温下填料会迅速氧化失效。

       3、级间密封与节流衬套

 各段间采用曲折形迷宫密封或浮动环密封，材料为2Cr13，磨损后需可更换。

 综上所述，以上就是湖南三昌泵业给各位用户介绍的高温高压工况下，如何正确选型DG锅炉给水泵材质与密封方案的相关内容，希望经过此文章的阅读之后对您有所帮助，持续关注我们网站，为大家更新水泵行业资讯。
