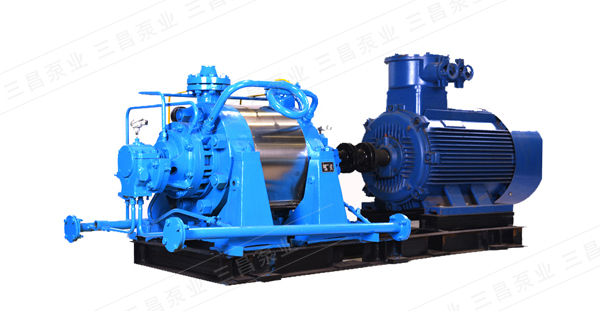

dg型次高压锅炉给水泵进口负压是多少合适?

 dg型次高压锅炉给水泵（通常是多级节段式离心泵）的进口负压，更准确的说法是进口真空度，其“合适”的值不是一个固定的数字，而是需要根据泵的设计、安装条件和运行工况来综合确定。

     dg型次高压锅炉给水泵进口负压是多少合适：

       1、核心概念：汽蚀余量（NPSH）

 这是理解进口压力的关键。

 必需汽蚀余量（NPSHr）： 这是泵本身固有的特性，由泵制造商通过实验确定，并标注在泵的性能曲线图上。它表示泵为了避免汽蚀而至少需要在进口处提供的能量头。NPSHr越小，表示泵的抗汽蚀性能越好。

 有效汽蚀余量（NPSHa）： 这是由您的实际泵安装系统决定的，是液体从吸入液面流到泵进口后，所具有的超过汽化压力的能量头。

 汽蚀发生的条件：NPSHa ≤ NPSHr

 安全运行的条件：NPSHa > NPSHr （通常要求有0.5~1.0米，甚至更大的安全裕量）

       2、如何确定“合适”的进口负压（真空度）？

 进口压力（无论是正压还是负压）是计算NPSHa的一个结果。正确的逻辑是：先计算系统的NPSHa，确保其足够大，然后对应的进口压力就是“合适”的。

 NPSHa的计算公式为：

 NPSHa= (P_s±P_h-P_v) / (ρg)

 其中：

 P_s：吸入液面的压力（绝对压力）。如果是开式水箱（如除氧器水箱），P_s就是大气压。

 P_h：吸入液面与泵中心线的高度差产生的静压头。如果液面高于泵中心线（灌注头），取+号；如果液面低于泵中心线（吸上高度），取-号。这是最关键的因素。

 P_v：泵送温度下液体的饱和蒸汽压（绝对压力）。水温越高，P_v越大，NPSHa越小，越容易汽蚀。

 ρ：液体密度

 g：重力加速度

 对于常见的DG型锅炉给水泵（从除氧器吸水）：

 典型工况：水温通常在104℃（对应除氧器压力约0.02 MPa绝压）至158℃（对应除氧器压力约0.6 MPa绝压）之间。

 关键点：为了保证泵不发生汽蚀，除氧器安装位置必须足够高，为泵提供足够的灌注头。因此，对于高温锅炉给水泵，进口通常不是负压（真空），而是正压。

       3、具体数值范围参考

 虽然不能给出一个绝对通用的值，但可以提供一些典型情况下的经验范围：

 情况一：最常见的除氧器系统（水温~104℃）

 除氧器水箱液面通常布置在泵中心线上方6米到15米之间（具体高度需通过严格的NPSHa计算确定）。

 在这种情况下，泵的进口压力表显示的是正压，而不是负压。这个正压值可能是0.1 MPaG 到 0.4 MPaG 左右。如果在这种情况下进口出现负压（真空），是极其危险的信号，说明灌注头不足或进口管路堵塞，会立即导致严重汽蚀，损坏泵。

 情况二：从低位水箱吸水的常温（<80℃）水

 如果DG泵用于输送温度较低的水，且吸入液面低于泵中心线，那么进口就会呈现负压（真空度）。

 合适的真空度范围：这个值必须通过计算NPSHa并对比泵的NPSHr曲线来确定。一般来说，对于常温清水，最大允许吸上高度产生的真空度通常在-0.04 MPa到-0.06 MPa（约-400mbar 到-600mbar，或-300mmHg 到-450 mmHg） 范围内。超过这个范围，汽蚀风险急剧增加。

 综上所述，以上就是湖南三昌泵业给各位用户介绍的dg型次高压锅炉给水泵进口负压是多少合适的相关内容，希望经过此文章的阅读之后对您有所帮助，持续关注我们网站，为大家更新水泵知识。
