DG(P)46-50X5型自平衡锅炉给水泵

发布时间:2016-05-30 16:13:29

水泵型号:DG(P)46-50X5型自平衡锅炉给水泵
流量范围:Q=46m3/h
扬程范围:H=50m
进口压力:2MPa
介质温度:-20~150℃
密封形式:机械密封,填料密封
泵用材质:铸铁,铸钢,不锈钢

联系客服0731-83386200 / 18975130378(微信同号) / QQ:1513589723

获取报价

      DG(P)46-50X5型自平衡锅炉给水泵概述:

        DG(P)型高效自平衡锅炉给水泵是为满足用户需要,加速高压多级泵技术发展,采用同类产品的先进技术结合本公司多年设计经验,使用国家推荐的高效节能产品的水力模型,依据API610标准研究开发的高效高压多级离心泵产品。

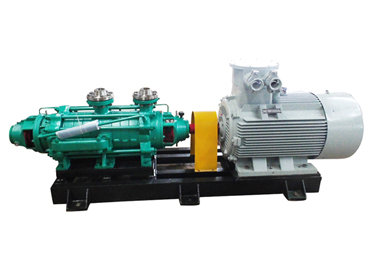

 DG(P)46-50X5型自平衡锅炉给水泵

      DG(P)46-50X5型自平衡锅炉给水泵型号说明:

        DG(P)46-50X5;
        DG(P)—自平衡多级锅炉给水泵;
        46—设计点流量(m3/h);
        50—设计点泵的单级扬程(m);
        5—泵的级数为5级;
      DG(P)46-50X5型自平衡锅炉给水泵型号说明

      DG(P)46-50X5型自平衡锅炉给水泵参数范围:

        流量:46m3/h;
        扬程:150m;

      DG(P)46-50X5型自平衡锅炉给水泵主要用途:

        1、在工业用电站内给水输送;
        2、在工业设备中的锅炉供水系统和冷凝水输送;
        3、在石油,石油化工,煤化工,化学工业介质输送;
        4、在剪切设备中的冷水输送;
        5、在除氧化皮设备中的压力水输送;
        6、在工业过程中的高压水生产;
        7、化工工艺流程;
        8、油田注水,矿山排水;
        9、卤液采输;
        10、压缩机、去氧化皮机、脱壳机等设备的水输送;
 DG(P)46-50X5型自平衡锅炉给水泵结构图
DG(P)46-50X5型自平衡锅炉给水泵结构图

      DG(P)46-50X5型自平衡锅炉给水泵结构特点

        1)高效节能:

       采用先进的水力模型,自主研发高效节能产品;由于泵转子没有了平衡盘的磨损及轴向脉动,叶轮与导叶的对中性总是处于较好一种状态,不会像普通多级泵结构随平衡盘的磨损、转子部件前移而出现效率明显下降;且没有了平衡水的泄露,减少了容积损失,在整体上提高了泵的运行效率,降低了轴功率,比普通多级泵效率平均高2%-3%;

        2)新结构:

       具有对称布置的叶轮转子部件,各级对称叶轮所产生的轴向力相互抵消,无需采用平衡盘结构就能实现泵腔内巨大轴向推力的自动平衡,突破了多级泵的传统结构;

        3)新技术:

       独有的节流、减压装置,奇数级平衡装置,还能起到辅助支承作用;

        4)高可靠性:

       叶轮的对称布置,使运行中产生的轴向推力基本得到自相平衡,从而不需要小间隙、高压降、易冲刷、易磨损、易出故障的平衡盘装置,使轴向力载荷对泵的磨损和对系统干扰的不利影响降到最小。残余轴向力由推力轴承承受,这样使泵轴始终处于受拉状态、轴的受力状态均匀,且应力峰值较原型结构大大降低,从而提高了泵转子的刚性和临界转速,使泵转子运行的平稳性和可靠性显著提高;

        5)汽蚀性能好,使用寿命长:

       优化的水力及结构设计、精密的铸造、可靠的耐磨材质,部分型号泵首级叶轮采用双吸结构,使DG(P)型高效自平衡锅炉给水泵具有良好的抗汽蚀性能,整机运转平稳、噪音低、使用寿命长;

        6)机封强可靠性:

       DG(P)型高效自平衡锅炉给水泵启、停时转子部件没有轴向窜动,工作时没有轴向脉动,克服了一直困扰多级泵的机封可靠性差这一难题;

        7)应用广泛:

       DG(P)型高效自平衡锅炉给水泵取消了小间隙平衡盘,比传统多级泵结构适应介质性质更为恶劣的场合;

        8)维护成本低:

       采用精密铸造,减少了易损件部件及维修拆装次数,延长了产品寿命,最大限度地避免了由于拆装过多引起的一系列问题,降低了维护成本;

        9)检修方便:

       DG(P)自平衡锅炉给水泵整机采用三维设计、转子部件数控加工,严格保证了各部件的加工尺寸和加工精度;定位精确,一般技术人员只要按总装图的装配顺序和要求即可完成;完全避免了老式多级泵必须专业人员才能调整定位轴向蹿动尺寸,带给用户极大的便利。

        DG(P)46-50X5型自平衡锅炉给水泵型号参数范围:

DG(P)46-50X5型自平衡锅炉给水泵型号参数范围

      DG(P)46-50X5型自平衡锅炉给水泵使用注意事项:

DG(P)46-50X5型自平衡锅炉给水泵使用注意事项

        DG(P)46-50X5型自平衡锅炉给水泵常见故障处理:

DG(P)46-50X5型自平衡锅炉给水泵常见故障处理

      DG(P)46-50X5型自平衡锅炉给水泵装配拆卸:

DG(P)46-50X5型自平衡锅炉给水泵装配拆卸
